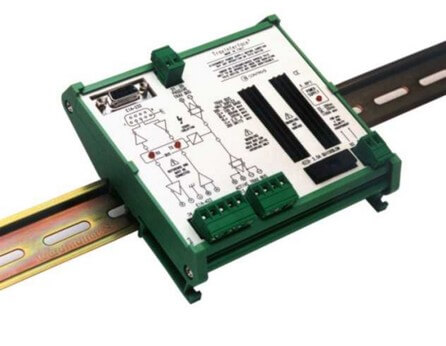

Traxinterface

trax

Interface converter from TraxBus to
EIA-RS232 / EIA-RS422 / EIA-RS485



TECHNICAL DATE

POWER SUPPLY


  • VOLTAGE: 24Vac / 30Vdc ±10%
  • FREQUENCY: 0...1000 Hz
  • LINE FUSE: 2,5 A
  • POWER CONSUMPTION: 5...90 VA
  • POWER DISSIPATION: 3...30 W
  • TERMINALS: 2x2,5 mm²

ENVIRONMENT


  • OPERATING TEMPERATURE: 0...60°C
  • STORAGE TEMPERATURE: -20...80°C
  • PROTECTION CLASSIP: 20
  • RELATIVE HUMIDITY: 30...90%
  • MOUNTING POSITION: ANY

PASSIVE TraxBus INTERFACE


  • BUS VOLTAGE: 30 Vdc MAX
  • BAUD RATE: 38400 MAX
  • TERMINALS: 2x2,5 mm²

ACTIVE TraxBus INTERFACE


TYPEASYN MULTIDROP HALF DUPLEX

  • PERIPHERALS: 300 MAX
  • BAUD RATE: 38400 MAX
  • BUS VOLTAGE: 24Vdc MAX
  • BUS CURRENT: 2,5 A MAX
  • TERMINALS: 2x2,5 mm²

EIA-TIA RS232


DATASERIAL ASYN UART / NRZ

  • DEVICE TYPE: DCE
  • ISOLATION TEST: 2500V ®50Hz, 1 min
  • INSULATION: 300 V RMS MAX

EIA-TIA RS422/485


  • MULTIDROP UNITS: 32 MAX
  • LINE LENGTH: 1000 m MAX
  • ISOLATION TEST: 2500V ®50Hz, 1 min
  • INSULATION: 300 V RMS MAX
  • TERMINALS: 2x2,5 mm²

LITERATURE UTILITIES

b1

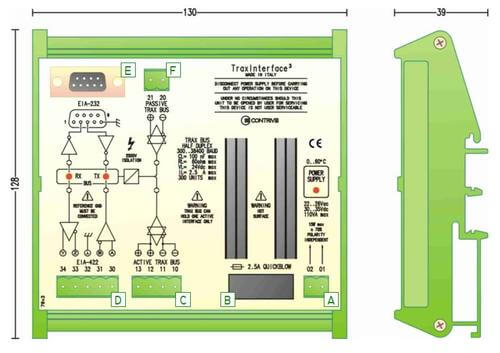

DIMENSION

dimension
  • A - POWER SUPPLY TERMINALS
  • B - POWER SUPPLY FUSE 2,5A quickblow
  • C - ACTIVE TraxBus TERMINALS
  • D - EIA-RS422 / EIA-RS485 TERMINALS
  • E - EIA-RS232 SubD 9 pin FEMALE SOCKET
  • F - PASSIVE TraxBus TERMINALS


WIRING

isolation

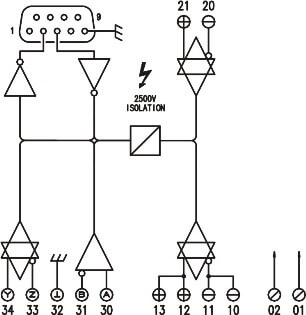

WIRING DIAGRAM


  • 01 - POWER SUPPLY
  • 02 - POWER SUPPLY

  • 10 - ACTIVE TRAXBUS NEGATIVE
  • 11 - ACTIVE TRAXBUS NEGATIVE
  • 12 - ACTIVE TRAXBUS POSITIVE
  • 13 - ACTIVE TRAXBUS POSITIVE

  • 20 - PASSIVE TRAXBUS NEGATIVE
  • 21 - PASSIVE TRAXBUS POSITIVE

  • 30 - EIA/RS422 A
  • 21 - EIA/RS422 B
  • 32 - GROUND
  • 33 - EIA/RS422 Z or EIA/RS485 B
  • 34 - EIA/RS422 Y or EIA/RS485 A

  • SUB-D 9 POLE FEMALE - EIA/RS232

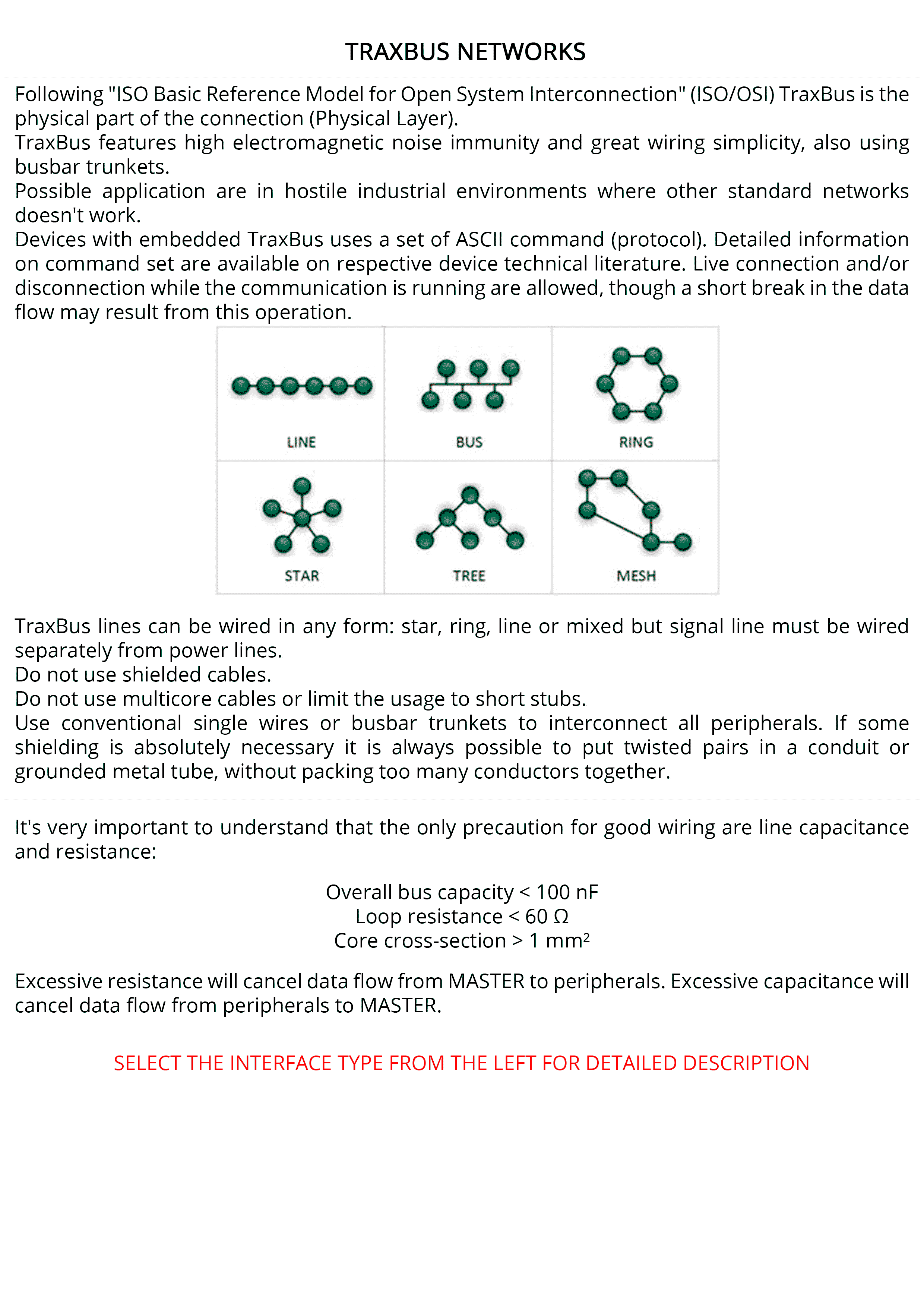

NETWORK

  • TRAXBUS NETWORKS -

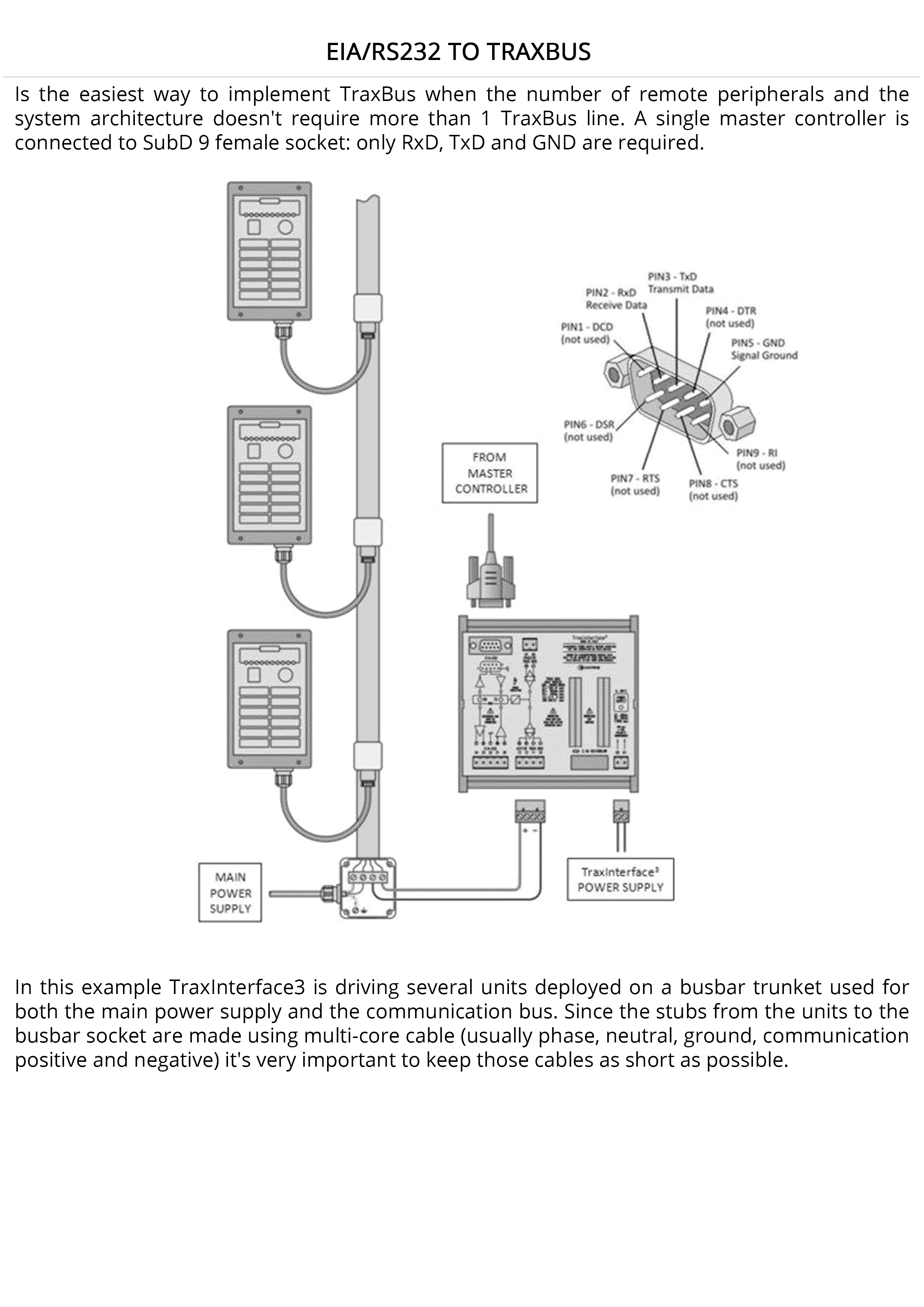

  • ACTIVE EIA/RS232 -
  • ACTIVE EIA/RS485 -
  • ACTIVE EIA/RS422 -

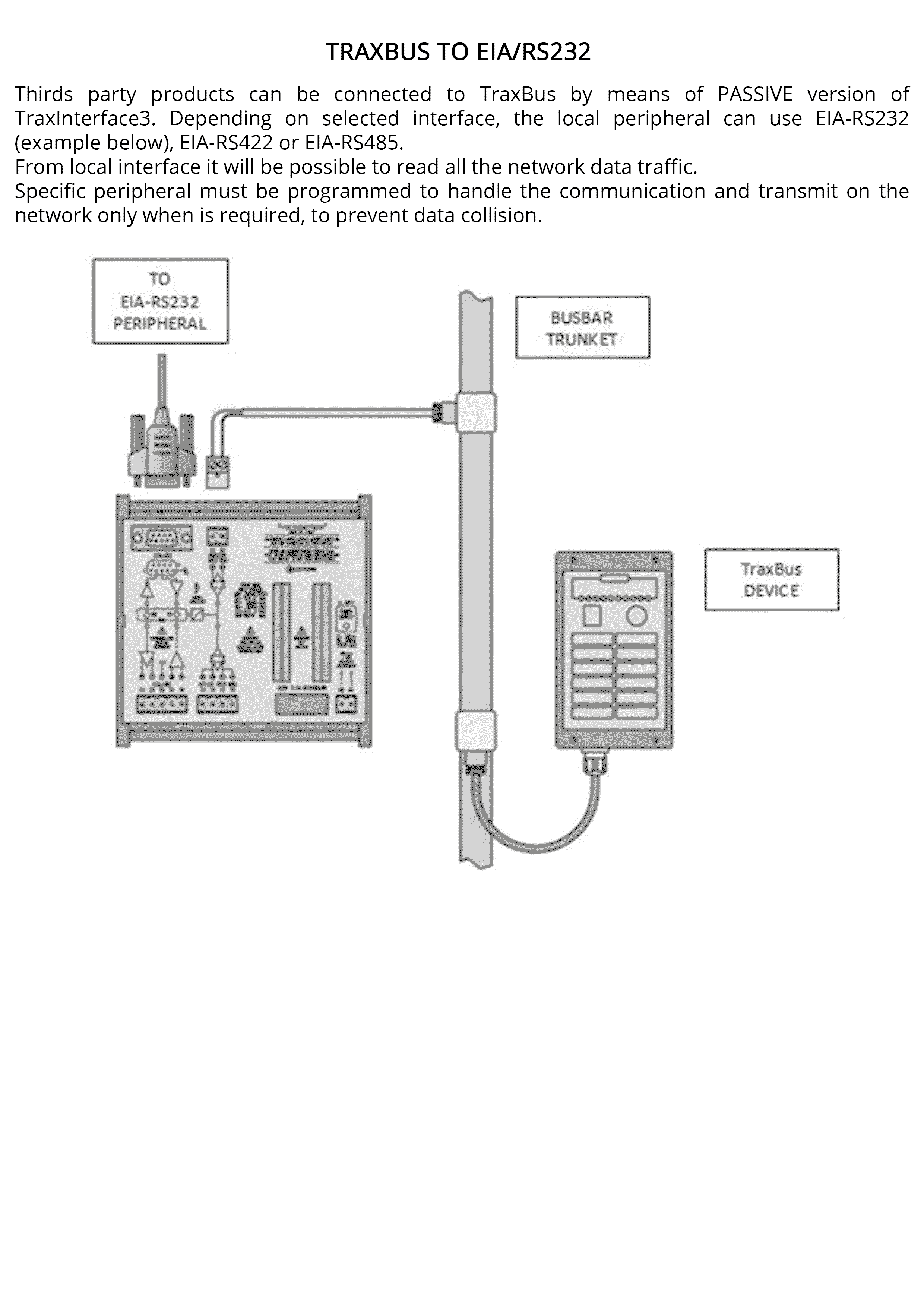

  • PASSIVE -
